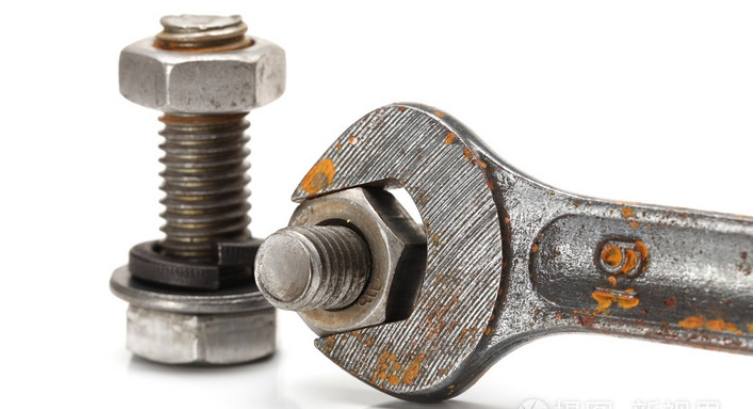

扳手或套筒上打的鋼印數字是對邊尺寸，也就是機械設計手冊上查到的螺紋連接緊固件規格的S值，往往有的人不知道的，還以為就是螺紋直徑，結果出現扳手與螺釘/螺栓/螺母卻不相配的情況。

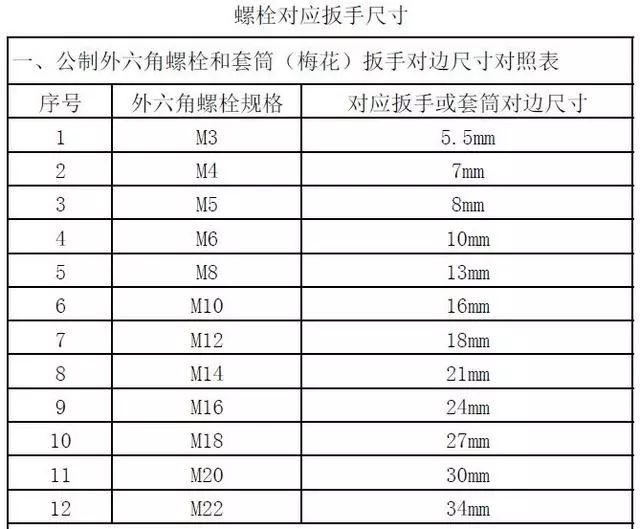

一、公制外六角螺栓和套筒（梅花）扳手對邊尺寸對照表：

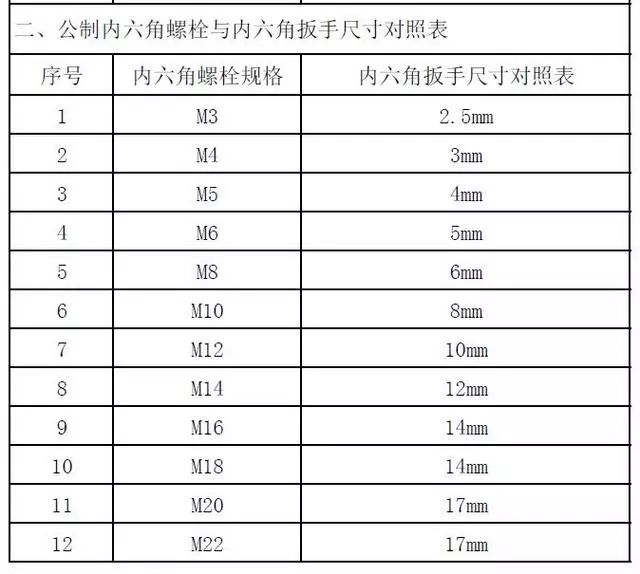

二、公制內六角螺栓與內六角扳手尺寸對照表：
螺絲尺寸對應內六角扳手的四個面，為了讓大家區分螺絲與內六角扳手的對應尺寸，還有要鉆多大的孔應該用多大的絲錐，以下是一些經驗可以供大家參考：攻螺紋底孔的計算： 脆性材料（鑄鐵、青銅等）：鉆孔直徑d0=d(螺紋外徑)-1.1p（螺距）； 塑性材料（鋼、紫銅等）：鉆孔直徑d0=d(螺紋外徑)-p（螺距）
三、外六角所用的開口扳手以六角螺母對應比較準確，因為存在六角頭螺栓和小六角頭螺栓。
常用的開口扳手規格為：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；
對應螺紋規格為：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42
全套內六角扳手中最小規格為3，其對應關系為S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻絲前螺紋底孔直徑的計算方法：對于脆性材料按照基本尺寸-1.0826螺距,對于塑性材料按照螺紋基本尺寸-螺距+0.1。脆性材料在攻絲時為純切削狀態,底孔尺寸為螺紋牙底圓直徑,塑性材料在攻絲時由于材料受力后產生塑性變形,材料會向螺紋小徑移動,因此底孔應該適當加大。對于M6以下的螺紋孔，不分材料性質，統一按基本尺寸-螺距.鉆孔一般用螺栓大徑D減去螺距。
